مجری سقف کناف سیستم های ساخت و ساز خشک کناف

در ایران سیستم های ساخت و ساز خشک سقف کناف بیشتر شامل سقف کاذب کناف و دیوار کناف که به درای وال کناف معروف است میباشد. منظور از سیستم های ساخت و ساز خشک این است که در این سیستم بر خلاف روشهای سنتی و قدیمی از ملات استفاده نمی گردد. یعنی سقف کاذب و یا دیوار کاذب با استفاده از تایل ها و یا پانل های پیش ساخته گچی بعنوان نمای کار و پروفیل های گالوانیزه بعنوان زیرسازی کار اجرا میگردند. حالا سوال اینجاست که چرا از سقف کاذب کناف و یا درای وال کناف بجای روشهای قدیمی و سنتی استفاده کنیم؟!!!

شرکت عمران گستر ایده نو

دارای گواهینامه صلاحیت پیمانکاری

دارای گواهینامه ISO 9001

اجرای سقف کناف

شرکت عمران گستر ایده نو مجری سیستم های ساخت و ساز کناف

اجرای انواع دیوار کناف و سقف کاذب کناف شامل:

-اجرای انواع سقف کاذب مشبک 60*60 کناف با استفاده از تایل های 60*60

-اجرای انواع سقف کاذب آکوستیک و AMF

-اجرای سقف کاذب یکپارچه کناف با استفاده از پانل های روکش دار گچی

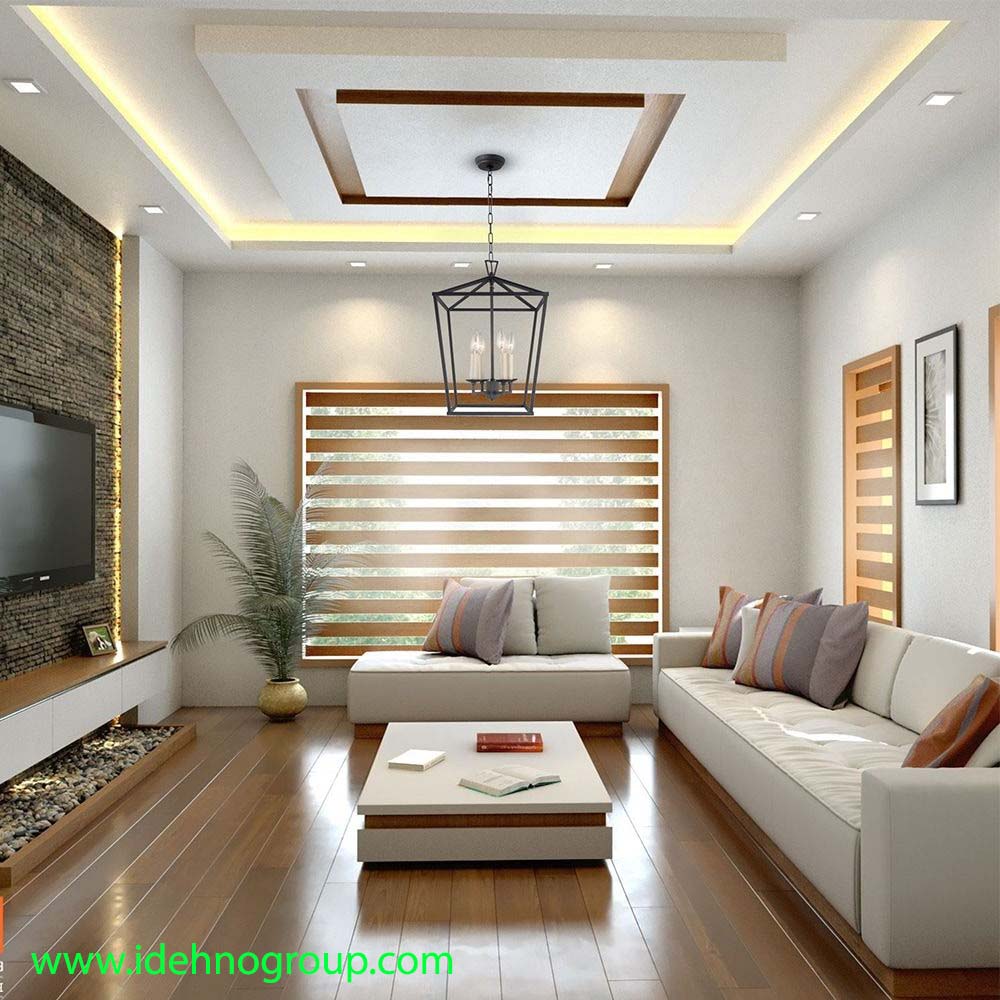

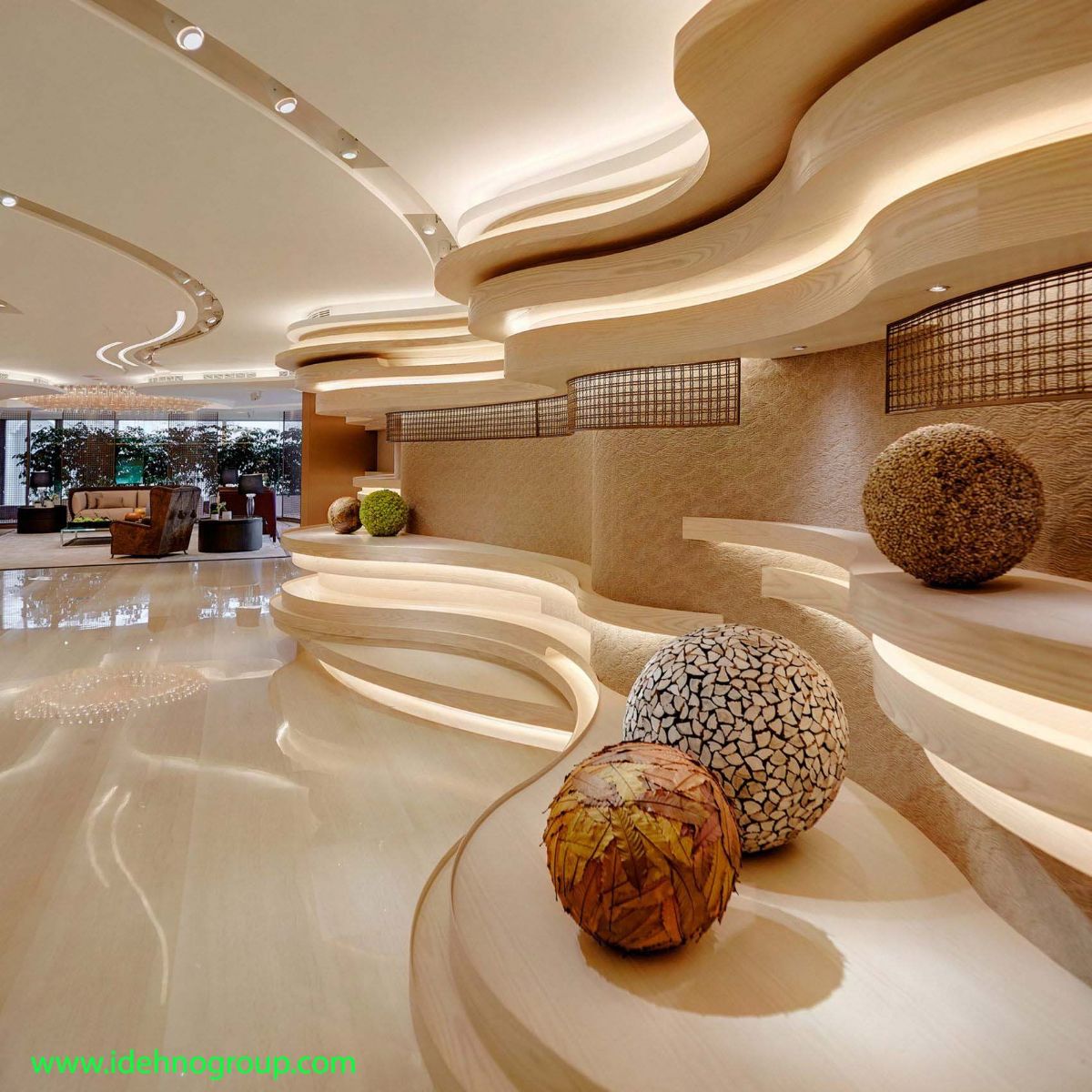

-اجرای سقف کاذب دکوراتیو کناف

-اجرای باکس و نور مخفی

-اجرای انواع دیوارهای یکطرفه و دوطرفه کناف (درایوال کناف)

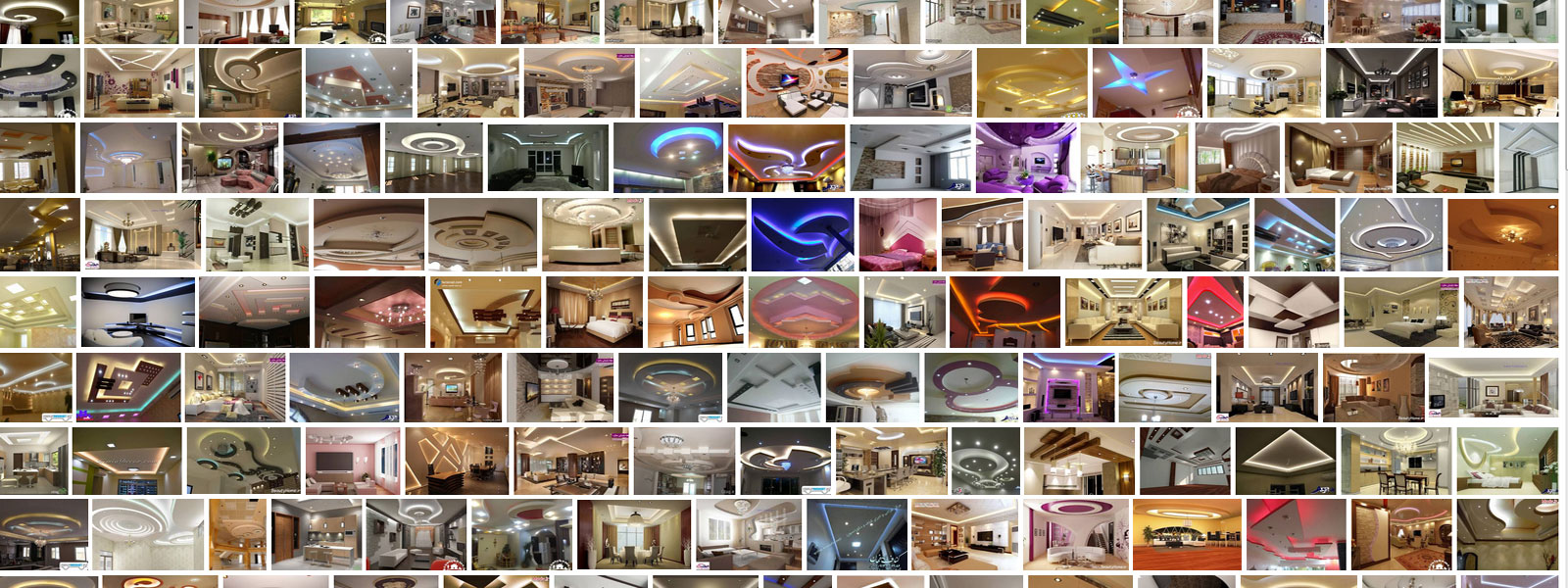

نمونه کارهای سقف کناف را در کارهای زیر می توانید مشاهده کنید: سقف کناف آمفی تئاتر , سقف کناف فرودگاه , سقف کناف هتل , سقف کناف اتاق کنفرانس

سقف کناف

سقف کناف

معرفی

ساختار کلی سیستم های ساخت و ساز خشک شامل صفحات روکش دار گچی (و یا صفحات مسلح سیمانی) و پروفیلهای فولادی سبک می باشد ، که این صفحات به عنوان پوشش و پروفیلها به عنوان زیرسازی عمل می نمایند.

مزایایی همچون سهولت،سرعت و دقت بالا در اجرا،ایمنی در برابر زلزله و حریق،خواص عایق بندی حرارتی،صوتی و رطوبتی،وتعمیرات و نگهداری آسان موجب شده است که امروزه سیستمهای ساخت و ساز خشک به عنوان جایگزین روشهای منسوخ سنتی (بنایی) در صنعت ساختمان مورد استفاده قرار گیرند.

سقف کناف

دیوارهای جداکننده کناف

دیوارهای جدا کننده سقف کاذب کناف،دیوارهای غیر باربری هستند که برای تقسیم فضاهای داخلی ساختمان استفاده می شوند.این ساختار شامل قابهای فولادی سبک ساخته شده با مقاطع U و C بوده که صفحات روکش دار گچی در یک یا چند لایه،به وسیله پیچ مخصوص بر روی آنها نصب می شوند.درزهای میان این صفحات به وسیله نوار و بتونه مخصوص درزگیری شده،به نحوی که در انتهای کار،سطحی یک پارچه و بدون درز که قابلیت رنگ آمیزی و کاشی کاری یا هر نوع پوشش نهایی دیگری خواهد داشت،حاصل می گردد.فضای خالی داخل دیوار،امکان استفاده از انواع عایق حرارتی و صوتی را فراهم نموده و همچنین عبور و دسترسی به تأسیسات الکتریکی و مکانیکی را به راحتی میسر می سازد.


 دیوار خارجی ساختمان

در این ساختار از صفحات مسلح سیمانی Aqauapanel کناف به عنوان لایه خارجی دیوار استفاده می شود. در ایران معمولا از قطعات سنگ و آجر پلاک در نماها استفاده می شوند. عدم وجود اتصال مناسب میان این قطعات و بدنه دیوارها موجب می شود که در هنگام وقوع زلزله،جابجایی و لرزشها تحمل نگشته و نما فرو بریزد. سیستم دیوار خارجی آکواپنل کناف،به عنوان ساختار کاملا ایمن در برابر زلزله،راه حل این مشکل است. از دیگر مزایای این ساختار،استفاده از عایق پشم معدنی می باشد که به طور همزمان موجب بهسازی حرارتی و صوتی ساختمان می گردد.

سقف کناف



 دیوار تاسیساتی کناف

با اجرای دو لایه قاب فلزی با فاصله از یکدیگر،می توان از فضای به وجود آمده جهت عبور تاسیسات الکتریکی و مکانیکی استفاده نمود.قرارگیری تاسیسات در فضای خالی دیوار،علاوه بر رفع مسئله خوردگی و کاهش هزینه تعمیرات،دسترسی به تاسیسات و تعمیرات و نگهداری را در مرحله بهره برداری آسان می کند.

دیوار چاه آسانسور کناف

این ساختار جهت جداسازی فضای چاه آسانسور از سایر فضای ساختمان استفاده می شود.

دیوار مقاوم در برابر اشعه ایکس کناف

با نصب یک لایه صفحه سربی در فضای داخل دیوار کناف، می توان از عبور اشعه ایکس جلوگیری نمود. این نوع دیوارها در مراکز رادیولوژی استفاده می شود.

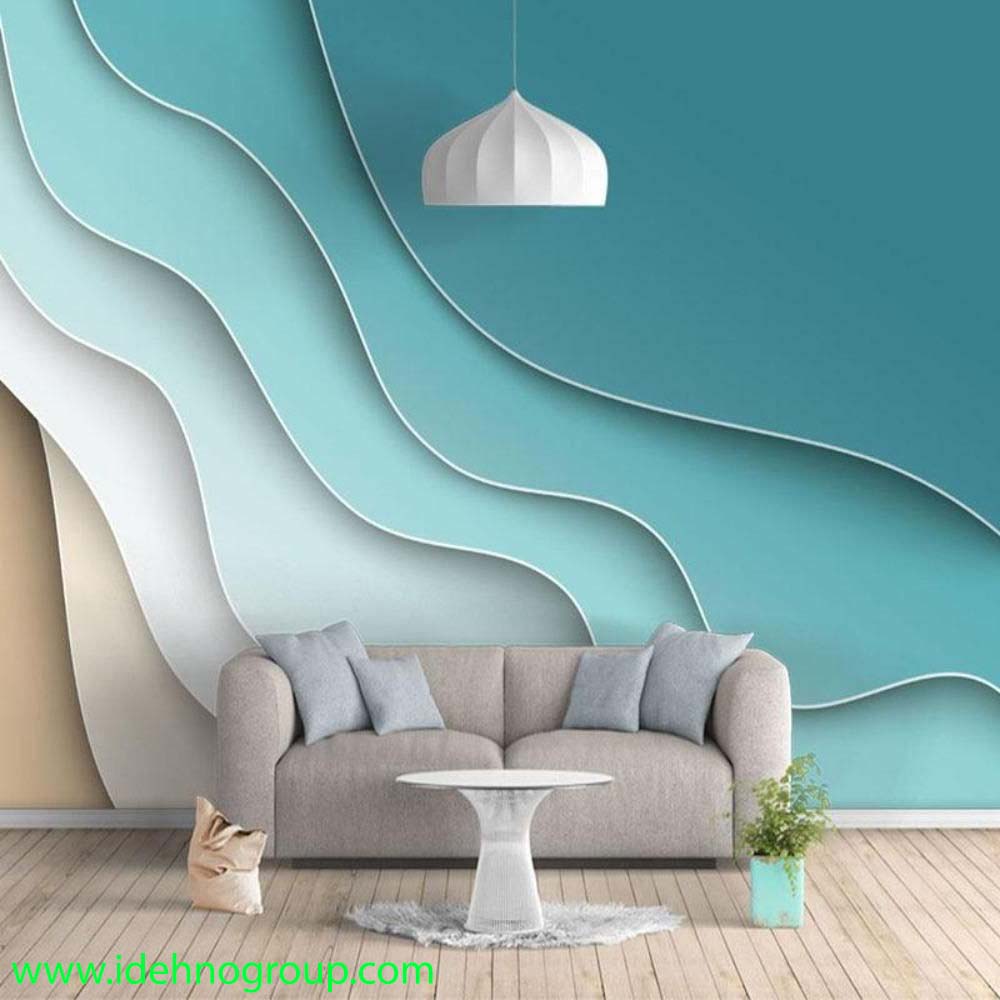

دیوارهای تزئینی کناف(دکوراتیو)  - سقف کاذب کناف - سقف کناف

دیوارهای کناف دارای انعطاف بسار زیاد معماری می باشند،به همین جهت می توان طرحهای گوناگون معماری را با استفاده از این ساختارها اجرا نمود.



 دیوار مقاوم در برابر حریق کناف(FR)

این نوع دیوار به عنوان سدی در برابر عبور آتش و حرارت ناشی از آن عمل می کند و زمانی که در یک سمت کانون آتش و حرارت بسیار بالا وجود دارد، دمای سمت دیگر(سمت ایمن)از اندازه محدودی تجاوز نمی نماید.

سقف کناف

دیوارهای پوششی کناف

دیوارهای پوششی کناف، جهت بازسازی دیوارهای بنایی قدیمی،پوشش دیوارهای بنایی جدید (نازک کاری)،بهسازی حرارتی و صوتی ساختمانها،ایجاد فضای تاسیساتی در ساختمانها،ایجاد پوششهای با کد حریق و عایق کاری دیوارها در برابر رطوبت و بخار به کار می روند.

دیوارهای پوششی کناف به دو صورت با سازه و بدون سازه اجرا می شوند:

 1- دیوار پوششی بدون سازه کناف: در این ساختار،از یک لایه صفحه روکش دار گچی ساده یا صفحه پوشش شده با لایه عایق پشم معدنی یا پلی استایرن استفاده می شود.این صفحات به وسیله چسب خمیری مخصوص پرلفیکس مستقیماً به دیوار زمینه متصل می شوند (پرلفیکس از گچ ویژه و مواد افزودنی خاص ساخته می شود).درزهای میان این صفحات به وسیله نوار و بتونه مخصوص درزگیری شده،به نحوی که در انتهای کار یک سطح یکپارچه و بدون درز حاصل می گردد.

مزیتهای اصلی این ساختار؛سهولت و سرعت در اجرا،قابلیت رنگ آمیزی بلافاصله پس از نصب و دور ریز کم مصالح می باشد.به علاوه،در این ساختار می توان صفحه گچی را با فاصله از دیوار زمینه اجرا نمود،تا ضمن رفع مشکلات اجرایی آن (مانند ناشاقولی و ناهمواری)،فضای مناسبی برای عبور تاسیسات الکتریکی و مکانیکی نیز ایجاد گردد.

2- دیوار پوششی با سازه کناف: در این ساختار،صفحات روکش دار گچی بر روی زیر سازی فلزی پیچ می شوند.این زیر سازی می تواند به صورت متصل به دیوار و یا مستقل از دیوار اجرا شود.در این ساختار لایه عایق در فاصله آزاد میان صفحه روکش دار گچی و دیوار زمینه قرار داده می شود.وجود فاصله آزاد،علاوه بر ایجاد فضای مناسب جهت نصب لایه عایق،راه حل مناسبی جهت غلبه بر مشکلات اجرایی دیوار زمینه،مانند ناشاقول بودن دیوار و حذف شیار زنی جهت عبور تاسیسات الکتریکی و مکانیکی،محسوب می شود.از مزایای دیگر این ساختار،امکان اجرا در دیوارهای با شرایط زمینه متفاوت و اجرای پوششهای با ارتفاع 10 متر می باشد.

سقفهای کاذب مشبک کناف

سقف های کاذب مشبک کناف از شبکه سازه های سپری (T شکل)وتایل های گچی 60*60 تشکیل می شوند.شبکه مذکور به وسیله آویزهای قابل تنظیم به سقف اصلی متصل گردیده و سپس تایل های گچی 60*60 درون این شبکه قرار می گیرند.نصب سریع و آسان،دسترسی آسان به فضای تاسیساتی پشت سقف کاذب و تعمیر و نگهداری آسان از جمله ویژگیهای این ساختار می باشد.

انواع تایل های گچی کناف

تایل های سقفی در ابعاد 60×60 سانتیمتر و در دو نوع ساده(فاقد خواص صوتی) و آکوستیک(دارای خواص صوتی)تولید و عرضه می گردند:

1- تایل های ساده

1.1- بدون روکش

2.1- روکش دار (P.V.C بر روی تایل - آلومینیوم بر پشت تایل)

2- تایل های آکوستیک

2.1- مدل 8/12/36

2.2- مدل 6/18

ویژگی اصلی تایل های آکوستیک کناف،قابلیت جذب صوت بالای آنها می باشد.به همین سبب،این نوع تایل غالبا در ساختمان هایی نظیر سینماها،آمفی تئاترها و دفاتر کار مورد استفاده قرار می گیرد.

سقف کناف

 تایل های گچی ساده کناف

تایل های گچی ساده فاقد خاصیت جذب صوت می باشند.این تایل ها در دو نوع بدون روکش و روکش دار تولید و عرضه می گردند.

تایل های بدون روکش دارای قابلیت رنگ آمیزی می باشند.

تایل های با روکش P.V.C نیازی به رنگ آمیزی نداشته و بدین ترتیب سرعت کار بالا می رود.

تایل های با روکش آلومینیوم (در پشت تایل)در مکان هایی که احتمال ریزش آب به پشت تایل وجود دارد(مانند محل عبور لوله های تاسیساتی)و یا در محیط هایی که احتمال تعرق وجود دارد(مانند مناطق شرجی نظیر شمال یا جنوب کشور)مورد استفاده قرار می گیرند. سقف کناف

تایل های گچی آکوستیک مدل 8/12/36

این نوع تایل ها دارای خاصیت جذب صوت می باشند.سوراخهای روی تایل به شکل دایره هایی به قطر 8mmو12mm بوده که فاصله مرکز به مرکز این سوراخ ها از یکدیگر 36mm می باشد.

سقف کناف

تایل های گچی آکوستیک مدل 6/18

این نوع تایل ها دارای خاصیت جذب صوت می باشند.سوراخهای روی تایل به شکل دایره هایی به قطر 6mm بوده که فاصله مرکز به مرکز این سوراخ ها از یکدیگر 18mm می باشد.

سقف کناف خشک

سقفهای کاذب یکپارچه کناف

سقفهای کاذب یکپارچه کناف،بدون درز بوده و ساختار آنها از اتصال صفحات روکش دار گچی به زیرسازی فولادی که به سقف اصلی متصل می باشد،تشکیل می شود.این ساختار از نظر معماری بسیار منعطف بوده و در ساخت سقفهای معلق تزئینی(دکوراتیو)کاربرد ویژه دارد. اجرای سریع و آسان،عبور آسان تاسیسات مکانیکی و الکتریکی،انعطاف معماری بالا و امکان دستیابی به مشخصاتی نظیر عایق حرارتی و صوتی و مقاومت در برابر حریق و رطوبت از ویژگی های این ساختار می باشد.

قطعات ویژه

قطعات کارخانه ای استاندارد برای اجرای انواع مقاطع تا و خم تزئینی تولید و عرضه می گردند.با استفاده از این قطعات،می توان پیچیده ترین طرح های معماری رابا دقت،سرعت و کیفیت بالا اجرا نمود.

سقف کناف





سقف کناف

سقف کناف

سقف کناف





سقف های کاذب کناف شرکت "کناف ای. ام. اف"

شرکت "کناف ای. ام. اف" از مجموعه شرکت های گروه صنعتی کناف آلمان و بزرگترین تولید کننده سقف های کاذب مشبک در اروپا است و محصولات آن طبق استانداردهای ISO 9001 و  ISO 14001تولید میشوند. مواد اولیه این سقف ها از الیاف معدنی (پشم سنگ و خاک رس) بوده و صد در صد قابل بازیافت وعاری از هرگونه مواد شیمیایی مضر مانند ازبست و فرمالدهید هستند.این سقف های مشبک در طرح های زیبا و دکوراتیو، رنگ های متنوع و ابعاد مختلف تولید میشوند که به طراحان و معماران امکان ارائه طرح های خاص و تزئینی را می­دهد. این محصولات به دلیل سبک بودن و با در نظر گرفتن اصل سبک سازی و ایمنی ساختمانها در برابر زلزله از اهمیت بسیار زیادی برخوردار هستند و نقش مهمی را در رشد ساخت و ساز و بلند مرتبه سازی در کشور ایفا می­کنند. سقف کناف

ویژگی های سقف های کاذب "کناف ای. ام. اف"

1- مقاومت در برابر حریق: تایل­ها طبق DIN 4102 Part2 با توجه به ضخامت از 30 تا 120 دقیقه در برابر حریق مقاوم هستند.

2- قابلیت آکوستیک: این سقف ها از ارتعاش صدا ، انعکاس صوت و همهمه در فضا جلوگیری کرده و با جذب ارتعاشات مزاحم، محیط مطلوبی را برای کار وفعالیت به لحاظ صوتی ایجاد می­کنند و در فضاهای اداری، تجاری، بیمارستانی، آموزشی، سالن­های همایش، کارخانجات و صنایع تولیدی عملکرد بسیار مهمی داشته و توصه می­شوند. این تایل ها همچنین عایق صوتی هستند و مانع ورود صداهای مزاحم فضا­های مجاور و فوقانی به داخل فضای مورد نظر می­شوند.

3- عایق حرارتی: این سقف­ها به علت ساختار مواد اولیه آنها که پشم سنگ است، عایق حرارتی خوبی نیز محسوب می­شود.

4- سهولت نصب، نگه داری و امکان دسترسی آسان به تاسیسات زیر سقف­های اصلی از دیگر ویژگی های سقف های کاذب مشبک "ای. ام. اف" است که آن را از سقف­های کاذب سنتی (گچ و رابیتس) متمایز می­سازد.

سطوح پرداخت شده سوراخ دار

این سطوح علاوه بر زیبایی و گرمی که به فضا می­بخشند، بعلت سطح سوراخ دار آنها از قابلیت جذب صوت بالایی برخوردار می­باشند. سقف کناف

سطوح شکاف دار

سطح روی این تایل ها دارای سوراخ­ها و شکاف­های ریز و درشت می­باشد.

این سطوح دارای قابلیت جذب صوت بالایی می­باشند.

سقف کناف

سیستم سازه نمایان (C)

سیستم سازه نمایان (C) یکی از متداول­ترین سیستم­های سقف کاذب کناف است که نصب آسان و قیمت مناسب از مزایای آن می­باشد، تایلهای سقف کاذب AMF کناف بر روی شبکه­ های فلزی گالوانیزه، که آویز این شبکه­ ها به سقف اصلی متصل شده است، نصب می­گردند. با جابجایی این تایلها دسترسی آسان به تأسیسات پشت سقف کاذب میسر می­گردد. تایل­های AMF کناف با توجه به تنوع تولید در طرح و بافت سطح تایل گزینه­ های بیشماری را در اختیار طراحان قرار می­دهد. الحاقاتی مانند نصب انواع چراغ، بلندگو، خروجی دستگاه تهویه، سیستم اطفاء حریق و سیستم های مدار بسته به راحتی در سیستم سقف شبکه­ ای کناف قابل اجرا می­باشند.

ساختمان­های جدید با نیاز­های عملکردی متفاوت، انتخاب صحیح سیستم سقف امری ضروری به نظر می­رسد. به منظور رفع این نیاز، AMF کناف ، طیف وسیعی از سیستم های شبکه ای چند کاره تولید می­نماید. فن­آوری این سیستم­ها، ویژگیهایی همچون حفاظت در برابر حریق ، جذب صوت و حفظ سلامتی و بهداشت را به همراه دارد.

عيب يابي سقف کاذب کناف

متاٌسفانه هميشه صحبت از کيفيت کناف نيست ! برخي از دوستان و کارفرمايان از کار کردن با کناف ترديد دارند و حاضرند تن به سيستم هاي پر هزينه و زمان بر قديمي مانند رابيتس کاري بدهند ، اما با کناف کار نکنند!

به راستي چرا ؟

در اينجا قصد داریم به اشتباهات متعدد در اجراي نا مطلوب سقف کاذب کناف پرداخته و بر آن هستيم تا با اطلاع رساني صادقانه کارفرمايان را از خطرات احتمالي اجراي نامطلوب کناف آگاه سازيم، اشتباهات در سيستم کناف به دو دسته تقسيم ميشوند.

الف- اشتباهات کارفرمايان در کار با کناف:

1-توجه داشتن محض به کاهش هزينه در بين کارفرمايان :

اين اشتباه صرفاً منحصر به کار کارفرمايان با کناف نميباشد.اما معمولاٌ شاهديم برخي در گرفتن قيمت از پيمانکاران کناف اين سوال مطرح ميشود سقف کاذب متري چند؟!  و در نهايت بين دو يا سه پيمانکاري که پايين ترين قيمت را ارايه کرده اند يکي را انتخاب ميکنند و پس از انجام کار از سيستم کناف گلايه ميکنند در حالي که شايد کساني که به هر قيمتي کار سقف کاذب انجام دهند ممکن است يا جنس متفرقه به کار ببرند يا از فاصله زير سازي بزنند و سازه کمتري در سقف کاذب به کار ببرند.

2-عدم آگاهي کارفرمايان از نحوه صحيح اجراي ديوار و سقف کاذب کناف :

کارفرمايان بايد لااًقل الفباي استفاده از سيستم کناف را بدانند تا در صورت اشتباه يا تخلف پيمانکار به او تذکر داده و از اجراي نا مطلوب کار بپرهيزند.

3-عدم وجود قرارداد جامع و آينده نگرانه :  در صورتيکه قرارداد کارفرمايان آينده نگرانه نباشد يا در آن آيتم هاي محول شده به پيمانکار کناف ديده نشده باشد قطعاً کار با دلخوري يا مشکل مواجه خواهد شد.

نقشه کار بايد پيوست قرارداد باشد.

در قرارداد نوع پانل، تاٌکيد بر استفاده از صرفاً محصولات کناف ، بتونه کاري يا عدم آن ، نحوه محاسبه کار انجام شده ، نحوه پرداخت ،محل دقيق هالوژن ها ، انجام يا عدم انجام ماستيک ، حمل و نقل مصالح تا پاي کار يا عدم آن قيد شود.

4-نديدن نمونه کار پيمانکار کناف : کيفيت و دقت اجراي مجريان کناف گستره زيادي دارد. توصيه موکود اين است که در واگذاري کار به پيمانکار ، نمونه کار وي ديده شود تا از کيفيت وي اطمينان حاصل شود.

سقف کاذب کناف اوجین - سقف کناف شرکت عمران گسترده ایده نو

ب- اشکالات فني کار در  اجراي نامطلوب سقف کاذب کناف :

1-عدم شاقولي پيشاني هاي سقف کاذب کناف (ناشاقولي المانهاي قاۀم )

2- عدم رعايت گونيايي طرحهايي که قرار است به صورت مستطيل اجرا شوند.

3- عدم رعايت فاصله مناسب آويز های کناف

4- عدم رعايت فاصله مناسب سازه هاي بار بر کناف

5- عدم رعايت فاصله مجاز سازه هاي پانل خور کناف

6- عدم رعايت فاصله مجاز پرچ ها

7- عدم رعايت اجراي اولين آويز/ سازه باربر/ سازه پانل خور در فاصله مناسب

8-عدم رعايت حصير چيني پانل کناف

9- عدم اجراي پخ مناسب در پانل کناف

10- عدم رعايت فاصله بين دو پانل کناف

11- عدم رعايت فاصله اولين پيچ از لبه پانل کناف

12-عدم اتصال صحيح سازه تراز(نبشي روي ديوار و پيچ هاي آن)

13-عدم تراز بودن زير سازي / سقف کاذب اجرا شده در يک کد ارتفاعي

14- عدم اجراي پانل کناف عمود بر جهت سازه هاي پانل خور

15-عدم دقت در برش پانل کناف

16- اجراي لبه کارخانه اي در کنار لبه برش خورده کناف

17- عدم استفاده از نوار درزگير در هنگام بتونه کاري کناف

18- اختلاط نامناسب بتونه کناف يا پودر ماستيک

19-عدم رعايت پهناي مناسب لايه بتونه کاري شده

20-عدم رعايت ساختار با کاربري و شرايط بهره برداري

21-عدم استفاده از نصابان آموزش ديده داراي صلاحيت اجراي کناف

22- عدم استفاده از ابزار مناسب کناف

که اين فقط مشکلات متداول اجراي سقف کاذب بود و ديوار نيز اشتباهات متداول مخصوص خود را دارد.

بنا بر آنچه گفته شد سرپرستي و اجراي سقف کاذب کناف نياز به تخصص خاصي دارد و در صورت اجراي نامطلوب سيستم هاي کناف، در صورت عدم رعايت آنچه گفته شد نمي توان کناف را مورد سرزنش و نقد قرار داد. زيرا کناف هم مانند ساير سيستم هاي برتر ساختماني، سالهاست در جهان به عنوان سيستم اصلي اجراي ديوار و سقف کاذب مورد استفاده قرار ميگيرد.

پيشرفت فناوري ساخت و ساز در سالهاي اخير سبب جايگزيني مصالح نوين با مصالح سنتي شده است ، از جمله اين موارد ميتوان به سيستم هاي ساخت وساز خشک اشاره کرد که استفاده از آنها در صنعت ساختمان سازي به صورت فراگير در اروپا و در ايران در حال توسعه است.

صفحات روکش دار گچي يکي از مصالح اصلي مورد استفاده در ساخت و ساز خشک هستند.

کناف نوعي صفحه روکش دار گچي (Dry Wall) است که توسط شرکت کناف توليد ميشود.

کناف بيش از 80 سال است که در صنايع ساختماني فعاليت دارد.اين شرکت توسط برادران کناف (کارل و آنفوس کناف)در سال 1932 بنيان گزاري شد. در حال حاضر شرکت کناف يکي از شرکتهاي بين المللي در صنايع ساختمان ميباشد. سقف ها و ديوارهاي جدا کننده(تيغه) کناف سازه هاي يکپارچه گالوانيزه هستندکه صفحات روکش دار گچي و سيماني بر روي آنها پيچ ميشوند. درز بين صفحات با بتونه درزگيري پر شده و سطوح صاف به وجود آمده رنگ آميزي ميشود.

20 سوال اساسي در مورد سقف کناف:

مزاياي سقف کاذب کناف نسبت به ساير سقفهاي کاذب چيست؟

مزاياي سقف کاذب کناف نسبت به ساير سقف هاي سنتي عبارتند از: سرعت و سهولت در نصب ، سهولت دسترسي به تاٌسيسات ، تعميرات آسان سقف کاذب ، مقاومت در برابر زلزله ، مقاومت در برابر حريق ، صرفه جويي در نيروي انساني

2- تاٌثير آب و هوا بر سيستم سقف کاذب کناف چگونه است؟

سيستم کناف با توجه به هر وضعيت آب و هوايي محصولات مناسب با آن را ارايه ميدهد.

3- آيا ديوار جدا کننده در سيستم کناف خاصيت باربري هم دارند؟

خير اين تيغه ها صرفاً جنبه جدا کننده دارند.

4-نسبت وزن ديوار کناف به ديوار آجري چقدر است؟

وزن يک متر مربع ديوار کناف 25 کيلوگرم است ، در حاليکه وزن يک متر مربع تيغه آجر فشاري 267 کيلوگرم ميباشد . يعني وزن ديوار کناف حدوداً 9 درصد ديوار آجري است.

سقف کناف

5-آيا براي تفکيک فضاهاي داخلي ساختمان ميتوان از کناف استفاده کرد؟

بله

6-آيا ميتوان بر روي ديوار آجري يا سفال يا بلوک ، براي پوشش از کناف استفاده کرد؟

بله ميتوان استفاده کرد. اين نوع ديوار را، ديوار پوششي کناف مينامند.

7-آيا ميشود بر روي ديوار جدا کننده کناف ، کابينت يا چراغ هاي  LCD يا LED  نصب کرد؟

بله اين عمل امکان پذير است.

8- نحوه آويزان نمودن تابلو به ديوار کناف چگونه است؟

اين کار توسط قلاب هاي سنجاقي انجام ميشود.

9- آيا کناف در برابر رطوبت محصولي دارد؟

بله پانل MR براي اين منظور توليد شده است.

10- آيا ميتوان براي سقف هاي کاذب دکوراتيو يا قوس دار از کناف استفاده کرد؟

بله ، بخاطر انعطاف پذيري پانل ها ، اين کار امکان پذير است.

11- آيا محصولات کناف قابليت شستشو دارند؟

در حد پاک کردن با پارچه مرطوب

12- آيا بر روي ديوارهاي کناف ميتوان در و پنجره نصب کرد؟

بله

13-آيا ميتوان از کناف به عنوان سقف اصلي استفاده کرد؟

خير امکان پذير نيست.

14-آيا کناف مقاومت ساختمان در برابر زلزله را افزايش ميدهد؟

بله

15- آيا سقف کاذب کناف عايق صوتي حرارتي هم هست؟

بله

16- در چه مرحله اي از اجراي ساختمان ميتوان از سيستم کناف استفاده کرد؟

در عمده موارد بعد از اجراي اسکلت و سفت کاري سقف ها.

17-آيا کناف محصولي براي پوشش نماي ساختمان پيشنهاد ميکند؟

بله محصول آکوا پانل AQUA PANEL  براي اين منظور توليد شده است.

18- ضخامت پانل کناف چقدر است؟

ضخامت پانلهاي کناف 6/5 تا 18 ميليمتر است.

19- زير سازي کناف از چه جنسي است؟

از جنس پروفيل گالوانيزه.

20-سقف کاذب مشبک کناف چگونه به سقف کناف اصلي متصل ميشود؟

براي ارتفاع کمتر از 25 سانتي متر از مفتول و براي ارتفاع بالاي 25 از فنر آويز دوبل استفاده ميکنيم.





مقایسه سقف کاذب کناف (سیستم نوین) با سقف کاذب سنتی (رابیتس کاری)

شاید کمترسازنده ای باشد که در تجربیات کاری خود و در مواجهه با چالش انتخاب سقف کاذب ، با این سوال مواجه نشده باشد که ” کناف ” بهتر است یا ” رابیتس” ؟

برای نقد و بررسی دو سیستم ساختمانی باید هدف از این نقد را مشخص نماییم.

بنا براین ، این مقایسه از چندین نقطه نظر قابل بررسی است .



الف –  مقایسه سقف کاذب کناف و رابیتس از نظر زمان اجرا :

در سیستم رابیتس کاری و گچ کاری جهت سقف کاذب ، کار در سه مرحله انجام میشود (جوشکاری – بستن صفحات رابیتس – گچ کاری ) ، که در سیستم کناف (ساخت و ساز خشک ) نیازی به جوشکاری وجود ندارد ( اتصالات سقف کاذب کناف به صورت پیچ و میخ به سقف اصلی متصل میشوند ) ، همچنین عملیات گچ کاری مستلزم صرف زمان جهت خشک شدن و همچنین خروج نخاله های ایجاد شده مربوط به آن است. در این مقایسه مشخص میگردد که از نظر زمانی سرعت اجرای سقف کاذب کناف ، بسیار بالاتر است .



ب –  مقایسه کناف و رابیتس از نظر هزینه اجرا :

مقایسه این دو سیستم از نظر هزینه های اجرایی، همواره با اختلاف نظر های زیادی میان طرفداران هر کدام از این دو ، همراه است ، اما با دیدی منصفانه و جامع ( درصورتی که تک تک پارامتر های مستلزم هزینه در شرایط برابر بررسی شود ) می توان گفت : هر دو نوع سقف کاذب یاد شده از لحاظ هزینه ظاهری ، نزدیک به هم می باشند ، اما اگر “زمان” را به عنوان پول در نظر بگیریم ، هزینه های مربوط به برق و جوشکاری ، حمل و نقل به دلیل حجم بیشتر مصالح مربوط به سقف رابیتس ،تخلیه نخاله های ساختمانی پس از کار و نظافت آن و … قابل توجه و تامل می باشند. و در یک جمله میتوان گفت : هزینه های جنبی رابیتس و گچ از کناف بیشتر است .



ج –  مقایسه کناف و رابیتس از نظر وزن بار مرده :

از نظر مقایسه وزن حاصل از بار مرده سقف کاذب کنافو رابیتس ، سبکی قابل توجه کناف بدیهی خواهد بود.



د –  مقایسه کناف و رابیتس از نظر ترمیم پذیری و سهولت در تغییرات :

در ساختمانها پس از گذر زمان ، ممکن است لوله های تاسیساتی عبور کرده از سقف کاذب به تدریج فرسوده و در مواردی به نشت مایعات بیانجامد. همچنین مشاهده میشود ، پس از گذر ۱۰ الی ۱۵ سال از عمر یک واحد مسکونی تمایل به تغییرات دکوراسیون ( باز سازی ساختمان ) احساس میشود.

در این شرایط نیز برتری با کناف خواهد بود ، زیراسقف کاذب کناف ( در مقایسه با رابیتس ) به سهولت بیشتری قابل باز و بسته کردن ، ایجاد دسترسی و ترمیم کردن است .



ه –  تعداد نفرات اجراکننده :

همانطور که بیان شد کارسقف کاذب رابیتس و گچ با سه گروه ( جوشکار – رابیتس بند – گچ کار ) یا نهایتا دو گروه ( جوشکار و رابیتس بند – گچ کار ) قابل اجراست که همین فرایند در کار اجرای سقف کاذب کناف فقط با یک اکیپ دو نفره برای هر واحد قابل اجرا می باشد .



و –  مقایسه کناف و رابیتس از نظر کیفیت :

در این مقایسه نیز اگر منصف باشیم خواهیم گفت : اگر کارکناف توسط اکیپ ماهر انجام شود از نظر کیفیت عاری از هر گونه نقص و مشکل خواهد بود اما اگر با رعایت استاندارد ها و ضوابط انجام نشود و در مراحل نصب از گروه باتجربه استفاده نشود ، نمیتوان توقع نتیجه مطلوب را داشت.

به طور کلی وقتی تمام تمرکز کارفرما روی پایین آوردن قیمت تمام شده باشد و تمرکز توجه از کیفیت و تجربه و مهارت های مدیریتی و اجرایی پیمانکار برداشته شود ، انتظار کیفیت ، عاقلانه نیست .



ز –  مقایسه کناف و رابیتس از نظر تناسب با باز سازی ساختمان :

به جرات می توان گفت در زمینه باز سازی ساختمان نیز به دلایلی که بیان شد ، کناف حرف اول را میزند (عدم استفاده از جوشکاری و آسیب به سرامیک و شیشه و … ، سرعت بالا ، تعداد نفرات کم ، سرعت بسیار بالاتر و رنگ پذیری کار بلافاصله پس از پایان)







شرکت عمران گستر ایده نو پیمانکار و مجری سیستم های ساخت و ساز سقف کناف

طرح کناف اتاق خواب - سقف کناف مخصوص اتاق کودک - سقف کناف اتاق مستر - طرح سقف کناف - سقف کناف آشپزخانه - قیمت کناف سقف - قیمت سقف کناف

یکی از ایده های جذاب در مدل سقف کناف استفاده از شکل های گوناگون چند طبقه با رنگ های متفاوت است. همانطور که در شکل های زیر مشاهده می کنید می توانید حتی سبک های گوناگون را با یکدیگر ترکیب کرده و سقفی کاملا امروزی طراحی کنید. برای مثال در کنار طرح های مستطیلی که معرف سبک مدرن هستند می توانید از کناف های گرد و دایره ای استفاده کنید. با این کار ظاهری لطیف و خواستنی به سقف منزل خود داده اید. البته این کار بودجه بیشتری می طلبد اگر مشکلی از این بابت ندارید خوب است طرح های دیگر ار امتحان کنید.

معرفی بیش از 30 مدل کناف سقف جدید و بسیار زیبا با اجرای آسان - اتاق

یکی از زیباترین کارهاییکه برای دکوراسیون سقف میتوان انجام داد مدل کناف سقف است. امروزه مدلهای کناف برای طراحی داخلی تنوع بسیار زیادی ...

انواع مدل سقف کناف جدید پذیرایی ، آشپزخانه و اتاق خواب 96 و 2017

استفاده از کناف سقف جدید و مدرن در جلوه دادن به معماری داخلی و دکوراسیون منزل نقش بسیار مهمی دارد. اما این سوال پیش می آید که طراحی سقف کاذب (سقف کناف) دارای چه ...

مجموعه 25 مدل کناف سقف جدید و مدرن

مجموعه-25-مدل-کناف-سقف-جدید-و-مدرن

آیا به دنبال عکس های بسیار زیبا از مدل کناف سقف هستید ؟ پس با ما در معرفی مزایای سقف کناف و همچنین ۳۰ مدل سقف کناف مدرن و زیبا همراه باشید . استفاده از کناف ...

انواع مدل های سقف کناف 96 و 2017 + مزایا و معایب استفاده از کناف

 مدل سقف کناف | سقف کناف چیست | سقف کناف منزل عکس های مدل سقف کناف برای آشپزخانه ، اتاق خواب و پذیرایی استفاده از کناف سقف جدید و مدرن در ...

عکس های مدل کناف سقف جدید و کاربردی در ایران, دکوراسیون داخلی ...

مجموعه ای از عکس های جدید کناف سقف ایران که دارای طرح های اجرا شده زیبایی هستند را برای شما آماده کرده ایم. تصاویر کناف سقفایرانی مدرن و روز را در ادامه مشاهده نمایید.

30 مدل سقف کاذب کناف جدید و مدرن با طراحی کاربردی, دکوراسیون داخلی ...

جدیدترین عکس های سقف کاذب کناف ایرانی با طرح ها و مدل های مدرن و شیک، کاملا کاربردی برای سقف کاذب کناف واحد های مسکونی و تجاری در ایران را در این مطلب ...

جدیدترین دکوراسیون دیوار و سقف کاذب کناف مدرن - نمناک

سقف کاذب و جدیدترین مدل سقف کاذب کناف و مدل سقف کاذب کناف اتاق خواب و پذیرایی مدرن و طراحی دکوراسیون داخلی منزل و عکس دکوراسیون سقف و دیوارکناف و دیوار ...

عکس های بی نظیر از کناف و طرح مدل کناف - کناف کاری

باسلام خدمت تمامی همراهان و دوستان و همکاران عزیز که در عرصه سقف کاذب و کناف فعالیت میکنند.همانطور که میدانید امروزه کناف یکی از اصلی ترین و ساده ترین راه های ...

سقف کاذب کناف ایران - گالری کناف کاری

گالری و عکس سقف کاذب کناف ایران ( ارائه انواع سقف کاذب کناف نظیر سقفهای کاذب مشبک - دبوارهای پیش ساخته کناف dry wall وکناف کاری به همراه لیست قیمت روز )

شرکت کناف ایران - سقف‌های کاذب یکپارچه کناف

/...کناف/سقف...کناف/سقف‌های-کاذب-یکپارچه-کناف

سقف های کاذب یکپارچه کناف ساختارهای سبکی هستند که به واسطه تولید صنعتی، دارای مشخصات فنی استاندارد بوده و جایگزین بسیار مناسبی برای سقف های کاذب ...

گالری سقف کاذب کناف

جهت مشاهده نمونه کارهای سقف کاذب کناف – صفحه اصلی کناف – لیست قیمت مصالح سقف کاذب با کناف ایران در تماس باشید. بیشتر بدانید ...

سقف کاذب کناف ایران با نمونه کار و لیست قیمت

انواع سقف کاذب کناف اعم از سقف کاذب کناف ایران و سقف کاذب مشبک و متفرقه غیر کناف و دیوارهای پیش ساخته کناف (dry wall) به همراه لیست قیمت و نمونه کار.

انواع مدل سقف کناف + مزایا و معایب سقف کناف - مجله ابرتازه ها

انواع مدل سقف کناف + مزایا و معایب سقف کناف - آیا به دنبال عکس های بسیار زیبا از مدل کناف سقف هستید؟ پس با ما در معرفی مزایایسقف کناف و همچنین مدل های سقف.

سقف کاذب - سقف کناف - ساختمون دات کام

لیست محصولات و خدمات و شرکتها و افراد مرتبط با سقف کاذب - سقف کناف و راهنمای انتخاب سقف کاذب و کناف و شاخص های کیفیتسقف کاذب و آموزشهای مرتبط.

لیست قیمت کناف - سقف کاذب کناف

فروش کلیه لوازم جانبی اجرای دیوار کناف و سقف کاذب کناف شامل: فروش انواع پیچ (پیچ پانل ساده کناف،پیچ پانل سرمته کناف،پیچ سازه به سازه کناف،پیچ سازه به ...

سقف کاذب کناف | 44606194 - 021

شرکت عمران گستر ایده نو دارای گواهینامه صلاحیت پیمانکاری و ISO 9001 | مجری تخصصی سقف کاذب کناف | اجرای کناف | اجرایسقف کاذب کناف| مجری کناف | قیمت ...

سقف کناف ایران - شیپور

سقف کناف ایران. ۱ هفته پیش، کرج، جهانشهر. اجرا کننده سقف دکوراتیو کناف ایران .

سقف کاذب کناف | سلام ساختمان

سقف کاذب کناف نوعي سقف كاذب است كه در آن از پنل‌هاي گچي یا غیر گچی پيش‌ساخته استفاده مي‌شود که توسط پروفیل‌های سرد نورد شده خاصی به سقف سازه‌ای متصل ...





سقف کاذب کناف



 KNAUF

سیستم های ساخت و سازخشک کناف

سقف های کاذب کناف



بخش اول: سقف های کاذب یکپارچه کناف

فهرست

1-معرفی کناف

1-1-مرور ساختار کناف

1-2-تشریح مزایای کناف

2-اجزای ساختار کناف

2-1-صفحات روکش دارگچی (پنل گچی کناف یا همان گچ برگ کناف)

2-2-صفحات مسلح سیمانی(آکوآپنل یا همان پنل سیمانی کناف)

2-3-اجزای فلزی کناف

2-4-ادوات اتصال کناف

2-5-مصالح درزگیری کناف

2-6-مصالح جنبی کناف

3-D112a سقف کاذب کناف با سازه گذاری دوطرفه

4-D112b سقف کاذب کناف با سازه گذاری یکطرفه

5-روش اجرای کناف

5-1-وسایل و ابزار کناف

5-2-اجرای زیرسازی کناف

5-3-اجرای بازشوها در کناف

5-4-اجرای اجزای بادبندی در سیستم کناف

5-5-نصب لایه عایق در سیستم کناف

5-6-نصب صفحات کناف

5-7-اجرای درزانقطاع در کناف

5-8-درزگیری و آماده سازی کناف

6-مبانی طراحی زیرسازی کناف

6-1-تعیین وزن سقف کاذب کناف براساس نوع پوشش کاری

6-2-محاسبه بارهای اضافه

6-3-تعیین رده وزنی سقف کاذب کناف

6-4-تعیین فواصل مجاز در کناف

7-ضوابط مرتبط با ساختارهای دارای کدحریق کناف

7-1-سقف اصلی

7-2-عوامل اتصال کناف

7-3-سازه تراز در کناف

7-4-زیرسازی کناف

7-5-تاسیسات در کناف

7-6-لایه عایق در کناف

7-7-لایه های پوششی کناف

7-8-درز انقطاع در کناف

7-9-بازشوها در کناف

7-10-درزگیری کناف

7-11-گچ پوششی در سیستم کناف

7-12-بارگذاری کناف

7-13-اتصال سقف کاذب کناف به دیوار کناف

7-14-اتصال دیوار به سقف کاذب کناف

8-ضوابط بارگذاری کناف

9-اجرای سقف های تزئینی و دکوراتیو کناف

9-1-اجرای شکست (باکس) و فناوری صفحات شیارخورده کناف

9-2-ایجاد قوس در  کناف به روش خشک

9-3-ایجاد قوس در کناف به روش تر

9-4-ایجاد قوس در کناف به روش  برش کاغذ روکش

9-5-اجرای ابزار در کناف

10-نصب دریچه بازدید کناف

11-اجرای خروجی تهویه در سیستم کناف

12-نصب روشنایی توکار در سیستم کناف

13-ترمیم سقف های کاذب یکپارچه کناف

13-1-ترمیم موضعی کناف

13-2-تعویض قطعات کناف

14-اطلاعات عملکردی ساختارهای کناف

1-معرفی کناف

1-1-مرور ساختار

سقف های کاذب یکپارچه کناف ساختارهای سبکی هستند که به واسطه تولید صنعتی، دارای مشخصات فنی استاندارد بوده و جایگزین بسیار مناسبی برای سقف های کاذب غیراستاندارد ساخته شده با رابیتس و گچ می باشند.این ساختار شامل زیرسازی سبک فولادی معلق ساخته شده با مقاطع L،U  و  Cبوده که صفحات روکش دار گچی در یک یا دولایه، به وسیله پیچ مخصوص برروی آنها نصب میشوند.درزهای میان این صفحات بوسیله نوار و بتونه مخصوص درزگیری شده و بدین ترتیب سطحی یکپارچه و بدون درز حاصل میشود.سطح بدست قابلیت اجرای رنگ و پوشش های دیگر را خواهد داشت.فضای خالی پشت سقف کاذب،استفاده از انواع عایق حرارتی و صوتی را فراهم نموده و عبور و دسترسی به تاسیسات الکتریکی و مکانیکی را میسر می سازد.



1-معرفی (ادامه)

1-2-تشریح مزایا

سرعت اجرایی بالای سقف کتذب کناف: اجرای سریع و آسان زیرسازی و صفحات، عوامل مهم درسرعت بالای اجرای این ساختار بوده، بطوری که با حداقل نیروی انسانی می توان در کمترین زمان ممکن سطوح وسیعی را پوشش داد.همچنین، سقف های کاذب یکپارچه کناف دارای قابلیت رنگ آمیزی،بلافاصله پس از خشک شدن بتونه و یا لایه پوششی بوده که خود در زمان کاهش اجرا تاثیرگذار خواهد بود.سرعت اجرایی بالا در کاهش هزینه های زمان و بازگشت سریع سرمایه بسیار موثر است.

اجرای آسان سقف کاذب کناف: اجرای ساختارهای خشک تاحدی آسان است که در بسیاری از کشورهای دنیا،افرادمعمولی،اجزای ساختار را از فروشگاه های مصالح ساختمانی خریداری نموده و با مطالعه دستورالعمل های مربوطه و با اسنفاده از ابزار ساده،خود نسبت به اجرای آناقدام می نمایند.

دقت بالا دراجرای سقف کاذب کناف: بطور کلی، ساختارهای خشک از مصادیق ساخت و سازصنعتی بناها به شمار می روند.به دلیل روش اجرایی آسان و استاندارد،خطاهای اجرایی و هزینه های ناشی از آن کاهش یافته و عملیات اجرایی با دور ریز بسیار کم مصالح و صرفه جویی در مصالح،نیروی انسانی و زمان همراه است.

انعطاف معماری بالادر سقف کاذب کناف: این ساختار از نظرمعماری بسیار منعطف بوده و در ساخت سقف های معلق تزئینی (دکوراتیو) کاربرد ویژه دارد.بدون شک، خصوصیت اخیر مهمترین مزیت سقف کاذب یکپارچه کناف، بویژه در کشوری با معماری غنی همچون ایران به شمار می رود.این ساختار دارای قابلیت پذیرش انواع اشکال،شکست ها و طرح های تزئینی بوده که حتی در مرحله بهره برداری ازبنا نیز قابل اجرا می باشند.



عدم نیاز به پیش بینی آویز: در سقف های کاذب معمولی،قبل از اجرای سقف کاذب کناف نیاز به پیش بینی آویز وجود دارد،ولی درسقف های کاذب کناف آویزگیری جزء خود ساختار بوده و پس از اتمام کارهای سازه ای و تاسیساتی،به راحتی قابل اجراء است.

مقاوم در برابر زلزله: محاسبات نشان میدهد که سقف های کاذب یکپارچه کناف به خوبی در برابر شتاب هایی به بزرگی بیش از g5/0 از خود مقاومت و پایداری نشان می دهند (این در حالی است که شتاب مبنای طرح در زلزله خیزترین مناطق ایران حداکثر g35/0 می باشد).مهمترین عوامل در مقاومت این ساختار در برابر زلزله، سبکی وزن آن و بهره گیری از اتصالات و مهارگیری های استاندارد و مستحکم می باشد.وزن این نوع سقف ها بسیار کم بوده بطوری که این مقدار برای  ساختار تک لایه با پنل 12.5 میلیمتری کمتر از 15 کیلوگرم برمترمربع می باشد(با احتساب وزن زیرسازی).

دستیابی به مشخصات فنی مورد نیاز طراح : با توجه به بهره گیری از اجزای استاندارد و انجام آزمایشات در این نوع ساختارها، کمیت های مرتبط با فیزیک ساختمان (مانند عملکرد صوتی،عملکرد حرارتی و مقاومت دربرابر حریق) از طریق مدارک فنی شرکت کناف در دسترس می باشد.به علاوه برای دستیابی به کمیت های خاص،ساختارهای ویژه قابل طراحی می باشند.این ویژگی اجازه می دهد که طراحان و سازندگان،معیارهای فنی مورد نظر خود را در طراحی و اجرای بنا پیاده سازی نموده و با انتخاب ساختار مورد نظر،کمیت های نظیر عبور حرارت و صوت و مقاومت در برابر حریق را تحت کنترل درآورند (امکانی که غالبا برای ساختارهای بنایی وجود ندارد).

2-اجزای ساختار سقف کاذب کناف

2-1-صفحات روکش دارگچی کناف (پنل گچی)

این صفحات دارای هسته گچی بوده و سطح لبه های طولی آن ها با کاغذ مخصوص پوشانده شده است.پنل های گچی در چهار نوع معمولی (RG  یا GKB )، مقاوم در برابر رطوبت (MR یا GKBI)،مقاوم دربرابر حریق(FR،GKF) و مقاوم دربرابر حریق و رطوبت (FM یا GKFI) تولید می شوند.بسته به عملکرد مورد نیاز، می توان از انواع صفحات گچی در سیستم های کناف استفاده نمود.



2-2-صفحات مسلح سیمانی کناف (آکوآپنل)

صفحات مسلح سیمانی آکوآپنل کناف ترکیبی از سیمان پرلند، پرکننده های ویژه و مواد افزودنی خاص بوده که پشت و رو و لبه های طولی آن بوسیله شبکه ای از الیاف شیشه مسلح شده است.این صفحات در دو نوع داخلی و خارجی تولید شده و در فضاهایی که در معرض رطوبت با درصد بالا (مانند آشپزخانه های صنعتی،استخر وسونا) و یا آبریزی مداوم هستند(مانند فضاهای خارج از ساختمان) به کار می روند.



2-3-اجزای فلزی کناف

پروفیل های کناف از شکل دهی ورق های فولادی گالوانیزه به روش نورد سرد تولید می شوند:

آویزنانیوس کناف:از این قطعه جهت اتصال زیرسازی سقف کاذب کناف به سقف اصلی استفاده می شود.خصوصیات برجسته فنی آویز نانیوس شامل سهولت و سرعت زیاد در آویزگیری، مقاومت در برابر زلزله و ارتفاع آویز قابل توجه (حداکثر 4 متر و حداقل 20 سانتی مترمی باشد.آویز نانیوس از چهار جزء تشکیل شده است:

قطعه اتصال سقفی (که از این پس اتصال سقفی گفته می شود)

قطعه رابط (برای افزایش ارتفاع آویز)

قطعه اتصال به زیرسازی: این قطعه در دو نوع رکاب دار و بدون رکاب (که از این پس به ترتیب رکاب و چنگک گفته می شود) و در دو اندازه، برای سازه های CD60 و F47 تولید وعرضه می شود.

سوزن تنظیم ارتفاع (که از این پس پین گفته می شود)



2-اجزای ساختار (ادامه)

براکت کناف : زمانی که فاصله سقف کاذب کناف با سقف اصلی کم است، (آویزگیری کمتر از 10 سانتی متر) از این قطعه جهت اتصال زیرسازی سقف کاذب کناف به سقف اصلی استفاده می شود.براکت در دواندازه،برای سازه های CD60 و F47 تولید و عرضه می شود.



 سازه تراز کناف: این سازه در فصل مشترک دیوار وسقف، به دیوار متصل شده و تراز سقف را مشخص می کند.همچنین، این سازه می تواند نقش باربری داشته باشد و بعنوان تکیه گاه در حاشیه سقف عمل نماید و یا بعنوان یک عضو الزامی در ساختارهای دارای عایق بندی صوتی یا دارای کد حریق نیز به کار گرفته شود.علاوه بر کاربردهای مذکور، از این سازه جهت زیرسازی در محل شکست های سقف کاذب کناف نیز استفاده می شود.سازه تراز در دونوع با نام های UD28 (با مقطع ناودانی ) و L25 (با مقطع نبشی) تولید و عرضه میشود.



سازه سقفی کناف: این سازه جزء اصلی زیرسازی سقف های کاذب کناف D112 را تشکیل داده که به عنوان سازه باربر و یا سازه پنل خور عمل می کند.مقطع این سازه C شکل بوده و در دونوع با نام های CD60 و F47 تولید و عرضه می شود.در محل هایی که دستیابی به کد حریق مدنظر است از سازه CD60 استفاده می شود.





قطعه اتصال طولی کناف: از این قطعه جهت اتصال سازه های باربر یا پنل خور در امتداد طولی یکدیگر استفاده می شود.این قطعه دارای مقطع "W" شکل بوده و در دو اندازه ، برای سازه های CD60 و F47 تولید و عرضه می شود.



پل کناف : از این قطعه در سقف های D112A جهت اتصال سازه باربر(فوقانی) به سازه پنل خور (تحتانی) و ایجاد یک شبکه استفاده می شود.این قطعه در دو اندازه، برای سازه های CD60 و F47 تولید و عرضه می شود.



قطعه اتصال نیمه کناف: از این قطعه در جایی که استفاده از قطعه اتصال پل مقدور نباشد،استفاده می شود.این قطعه در دو اندازه، برای سازه های CD60  وF47  تولید و عرضه می شود.



سازه لبه کناف (جی بید) : از این سازه جهت ایجاد لبه های صاف و یکنواخت در انتهای آزاد صفحات گچی استفاده می شود.سازه لبه علاوه برایجاد لبه های یکنواخت،از لبه های آزاد صفحات نیز محافظت می نماید.یکی از کاربردهای این سازه درفصل مشترک سقف کاذب کناف با دیوارهای کاشی کاری شده می باشد.با استفاده از این سازه،علاوه بر کاهش مشکلات اجرایی در عملیات درزگیری و رنگ آمیزی در فصل مشترک سقف کاذب کناف و سطوح کاشی کاری شده،می توان یک خط سایه زیبا در حاشیه سقف کاذب ایجاد نمود.



سازه درز انقطاع کناف: از این سازه جهت درز انقطاع در سقف های پیوسته با وسعت زیاد و یا در محل هایی که یک سقف کاذب باریک بر اثر شکست دیوار ایجاد می شود،استفاده می شود.سازه های درز انقطاع در اقسام مختلف و برای انواع کاربردها تولید می شوند.



اجزای ساختار(ادامه)

2-4-ادوات اتصال کناف

پیچ های اتصال  پنل به سازه کناف (TN-TB) : از پیچ های نوع TN (نوک تیز) برای اتصال صفحات گچی به سازه های با ضخامت تا 7/0 میلیمتر و از پیچ های نوع TB (سرمته دار) برای اتصال صفحات گچی به سازه های با ضخامت بیش از 7/0 و کمتر 25/2 میلیمتر استفاده می شود.( توضیح اینکه چنانچه پیچ از دو یا چند لایه فلزی عبور نماید،مجموع ضخامت لایه های فلزی را باید در انتخاب نوع پیچ  درنظر گرفت).پیچ های TN و TB در طول های 25، 35، 45 ،55 و 70 میلیمتر عرضه می شوند.



   پیچ پنل به سازه TB(سرمته دار)                    پیچ پنل به سازه TN(نوک تیز)

پیچ های اتصال سازه به سازه کناف(LB-LN): از پیچ های نوع LN(نوک تیز)برای اتصال سازه های فلزی با ضخامت تا 7/0 میلیمتر به یکدیگر و از پیچ های نوع LB (سرمته دار) برای اتصال سازه های فلزی با ضخامت بیش از 7/0 و کمتر از 25/2 میلیمتر به یکدیگر استفاده می شود(توضیح این که مجموع ضخامت لایه های فلزی را باید در انتخاب نوع پیچ در نظر گرفت).پیچ های LN و LB به ترتیب در طول های 9 و 5/9 میلیمتر عرضه می شوند.



   پیچ سازه به سازه LN(نوک تیز)                          پیچ سازه به سازه LB(سرمته دار)

پیچ اتصال سازه به ساختار خشک کناف(FN): از پیچ های نوع FN (نوک تیز) برای اتصال سازه های فلزی با ضخامت تا 7/0 میلیمتر به ساختارهای خشک استفاده می شود.ویژگی این نوع پیچ،سرتخت آن بوده که اجازه می دهد اتصال خوبی میان سازه و سطح زیرین ایجاد شود.اتصال سازه تراز به دیوار خشک در سقف های کاذب کناف، از موارد کاربرد پیچ FN است.توجه شود که پیچ FN،به زیرسازی فلزی ساختار خشک متصل می شود( و نه به لایه پوششی تنها).پیچ های FN در طول های 35و 65 عرضه می شوند.



         پیچ سازه به ساختارخشک FN

پیچ و رول پلاک کناف: از این عامل برای اتصال سازه تراز به دیوار زمینه استفاده می شود.برای این منظور،استفاده از پیچ های گالوانیزه و رول پلاگ با قطر حداقل 4 میلیمتر و طول حداقل 50 میلیمتر توصیه می گردد.

مهار چکشی کناف : از این ادوات برای اتصال آویز به سقف های بتنی استفاده می شود.



مهارهای ویژه اعضای توخالی کناف: در صورتی که ایجاد اتصال با یک عضو تو خالی مدنظر باشد،عوامل اتصال گوناگونی از جمله مهار صلیبی و مهار جمع شونده مورد استفاده قرار می گیرد.نوع عامل اتصال براساس رده بارگذاری و نوع کاربرد تعیین می شود.نمونه هایی از کاربردهای این ادوات به شرح زیر می باشد:

-اتصال آویز سقف کاذب کناف به بلوک سقفی (اعم از سفالی یا سیمانی) در سقف های تیرچه بلوکی

-اتصال قسمت فوقانی دیوار جداکننده کناف به سقف کاذب کناف

-آویزان نمودن یک چراغ سبک از سقف کاذب کناف

-نصب ریل پرده به سقف کاذب کناف



2-5-مصالح درزگیری کناف

این مصالح شامل نواردرزگیر،نوارچسب جداکننده (ترن فیکس)،سازه یا نوار محافظ گوشه (کرنربید)،بتونه درزگیر(فوگن فولر) و گچ پوششی (ماستیک) کناف می باشد.



2-6-مصالح جنبی کناف

خمیر درزبند کناف: این خمیر بین سطح اتصال  سقف کاذب کناف با عناصرپیرامونی قرار گرفته و هدف از بکارگیری آن،بهبود عملکرد صوتی ساختار می باشد.

پرایمر زیر رنگ کناف(تیفن گروند): برای آماده سازی صفحات گچی جهت پذیرش پوشش های نهایی (نظیر رنگ روغنی)،از پرایمر تیفن گروند کناف استفاده می شود.

3-D112a  سقف کاذب کناف با سازه گذاری دو طرفه

ساختار این سقف شامل یک زیرسازی فولادی سبک با سازه گذاری در دوجهت (بصورت متعامد) بوده که پنل ها در یک یا دو لایه  بر روی آن نصب می شوند.با توجه به عملکرد بالای سقف کاذب D112a ،می توان از این نوع سقف کاذب در بسیاری از فضاها و در طرح های تزئینی متنوع و زیبا استفاده نمود.



§        ابعاد به میلیمتر                        سقف کاذب D112a



3-D112a  سقف کاذب کناف با سازه گذاری دو طرفه (ادامه)



4-  D112b سقف کاذب کناف با سازه گذاری یک طرفه

ساختار این سقف شامل یک زیر سازی فولادی سبک با سازه گذاری در یک جهت بوده که پنل ها در یک یا دو لایه بر روی آن نصب می شوند.زمانی که یک سقف کاذب با سرعت اجرایی بالا و حداقل مصالح و هزینه مدنظر باشد،سقف کاذب D112b کناف گزینه بسیار مناسبی خواهد بود.به لحاظ اجرایی ،توصیه می شود که از این نوع سقف کاذب کناف با درنظر گرفتن شرایط زیر استفاده شود:

سطح سقف کاذب کناف کمتر از 50 مترمربع

دهانه سقف کاذب کناف کمتر از 4 متر

ارتفاع آویزگیری کناف کمتر از 50 سانتیمتر

سقف کاذب ساده و فاقد شکست

یک نمونه از کاربردهای این نوع سقف کاذب کناف،در سقف های تیرچه بلوک  با بلوک های پلی استایرنی در واحدهای مسکونی است،که ارتفاع آویز درآن معمولا کم بوده و سقف کاذب کناف در یک سطح محدود و فاقد شکست اجرا می شود.







4-  D112b سقف کاذب کناف با سازه گذاری یک طرفه (ادامه)





5-روش اجرای کناف

5-1-وسایل و ابزار

وسایل وابزار شامل وسایل جابجای پنل،ابزار برش،ابزار نصب ابزار درزگیری می باشند.

دستگیره حمل پنل کناف

حمل کننده پنل کناف

ریسمان رنگی کناف

تیغ برش  کناف

سوهان گرد کناف

دستگاه برش قرقره ای کناف

دستگاه برش طولی کناف

اره چاقویی کناف

رنده کناف

یخ زن کناف

گردبرکناف

قیچی کناف

انبرپانچ کناف

جک نگهدارنده پنل کناف

کرنربیدکوب با چکش لاستیکی کناف

پیچ زن کناف

هم زن کناف

غلتک سوزنی کناف

ظرف آماده سازی بتونه کناف

کاردک پیچ گوشتی دار کناف

لیسه استیل کناف

کاردک زاویه داخلی کناف

کاردک زاویه خارجی کناف

ماله استیل کناف

کفچه کناف

ساب ماله ای کناف

ساب دسته دار کناف







لطفاً جهت سفارش خرید کناف و یا هماهنگی به منظور اجرای دیوار کناف و اجرای سقف کاذب کناف با دفتر شرکت تماس حاصل فرمائید.





عمران گستر ایده نو مجری سیستم های ساخت و ساز خشک کناف

واحد مهندسی فروش و اجراء:

تلفن: 44606194 - 021
